Fotos vom iBook Innenleben

Fotos vom Inneren des Apple iBooks, erstanden während dem DVR-R-Umbau

Hinweis: Infos zum möglichst schonenden Auseinanderbauen des iBooks sowie weitere Bilder gibts unter iBook DVD-R Upgrade!

Alle Bilder sind durch Klick auf sie auch höher aufgelöst darstellbar

Die Abschirmung nach dem Entfernen des unteren Gehäuseteils

Nach dem Entfernen der Abschirmung

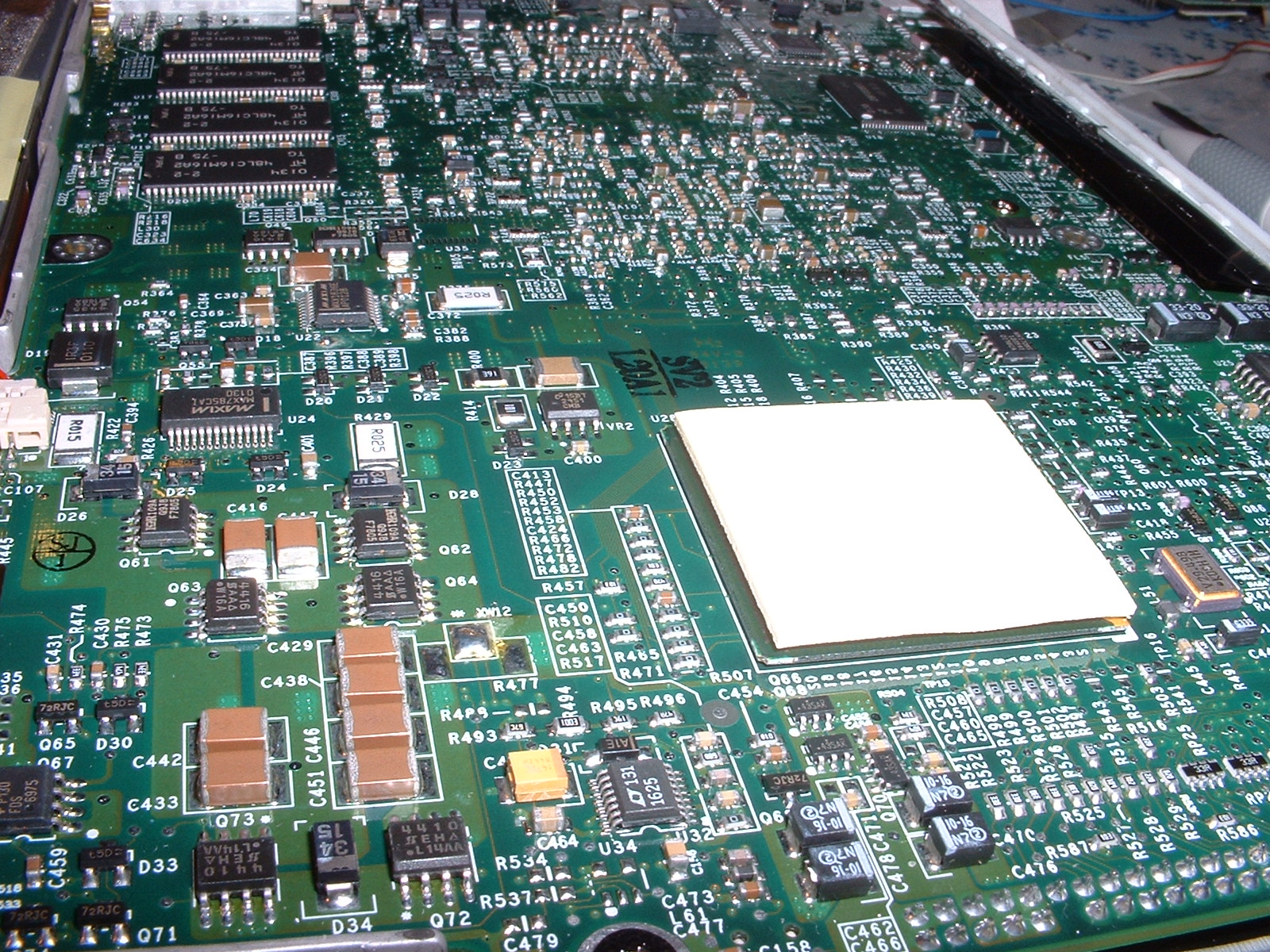

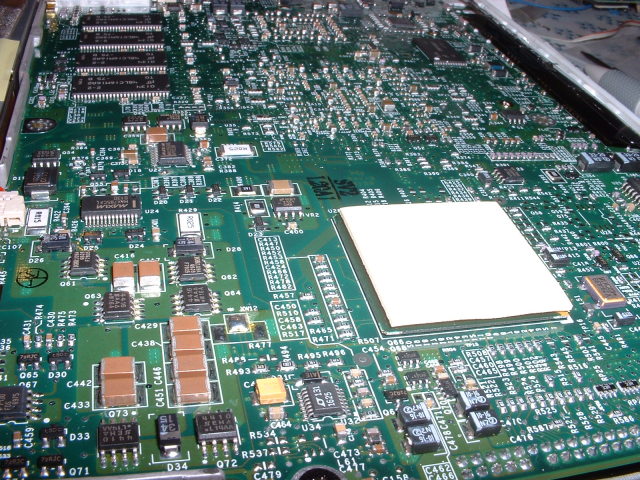

Das Mainboard von unten

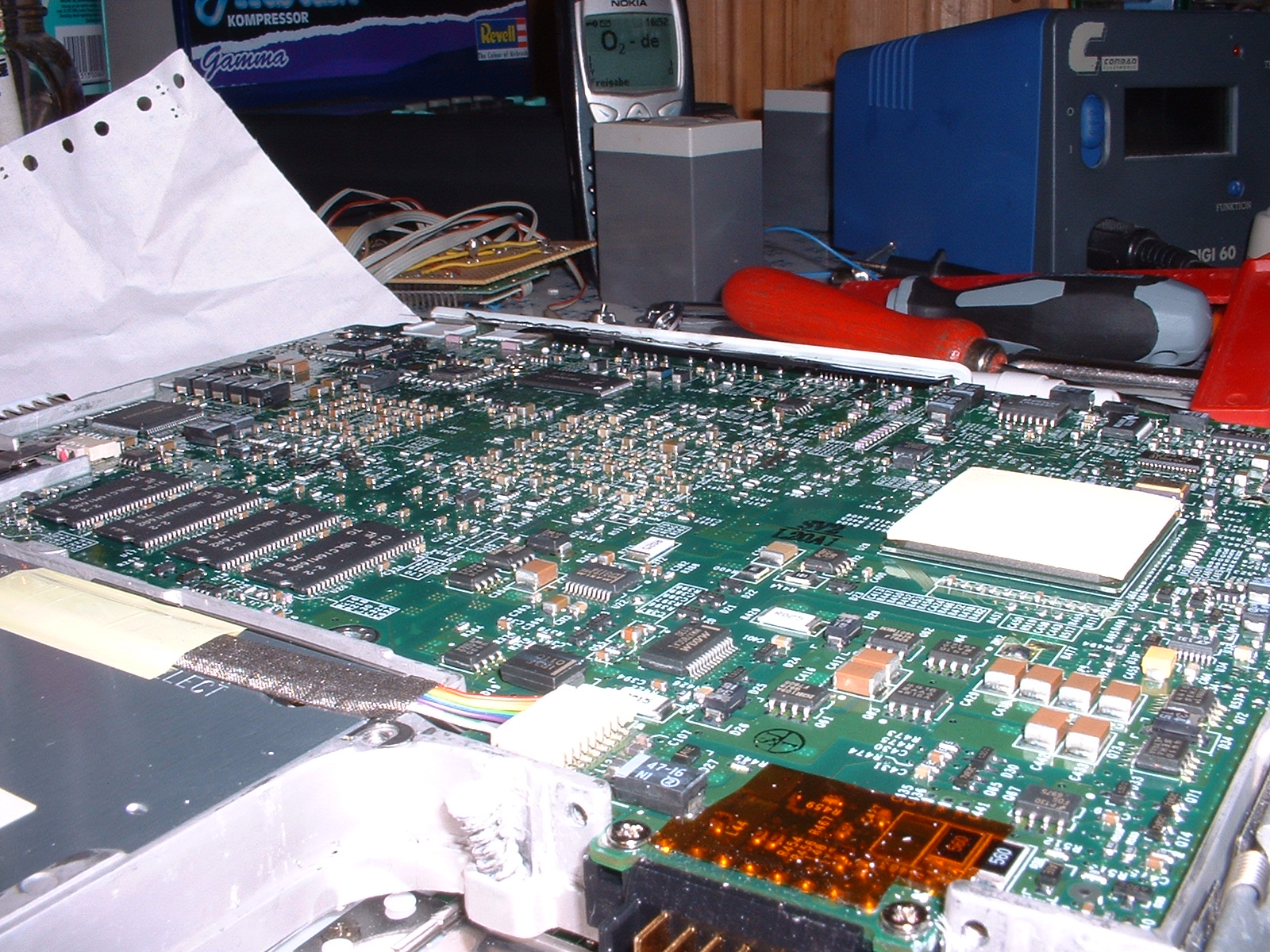

Noch ein Bild vom Mainboard

Die Abschirmung nach dem Entfernen des oberen Gehäuseteils

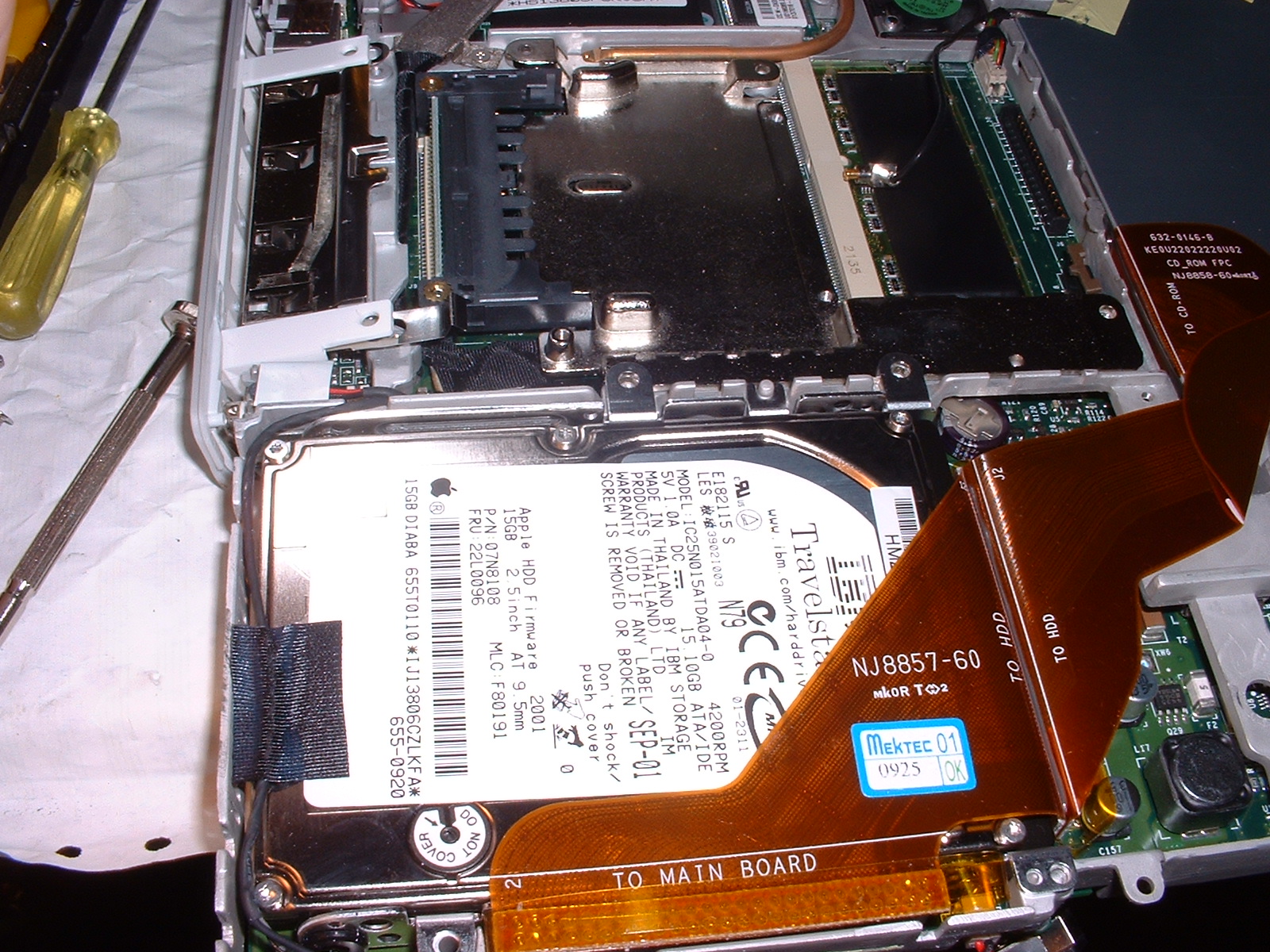

Die Festplatte mit Kabel, im Hintergrund RAM, Halter für Airport-Karte

CD-ROM Laufwerk

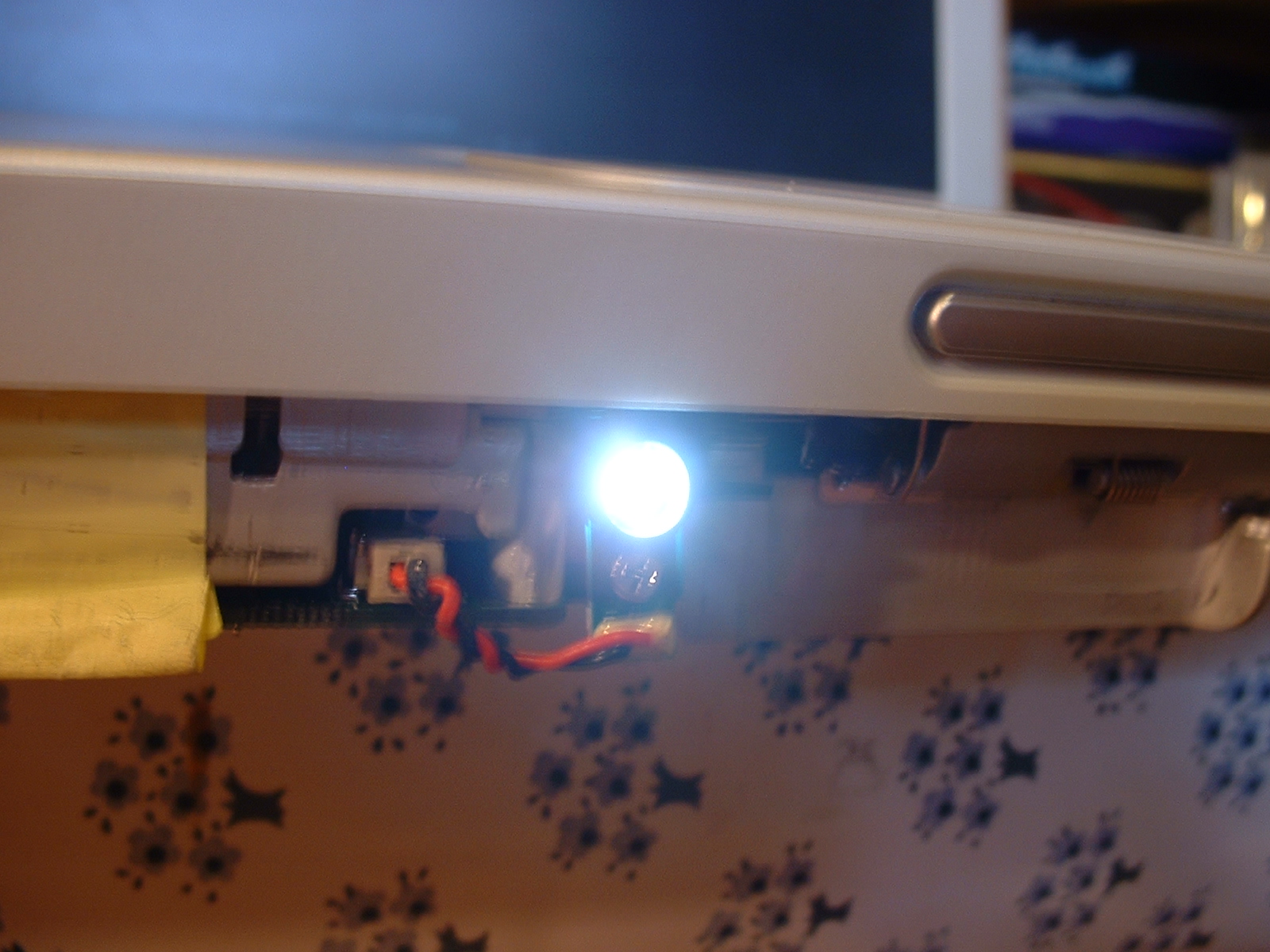

Die weiße "Sleep" LED

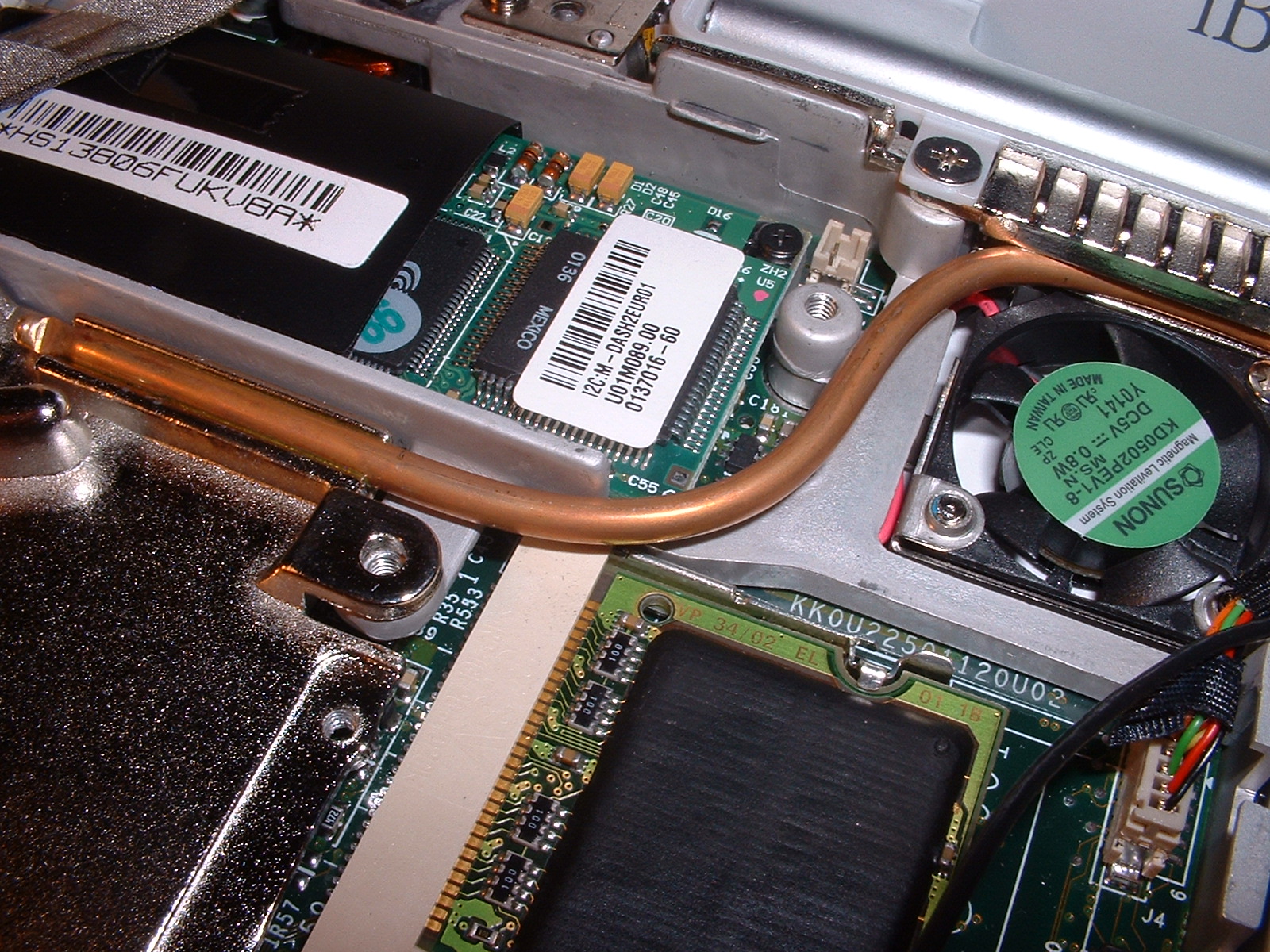

Die Heatpipe

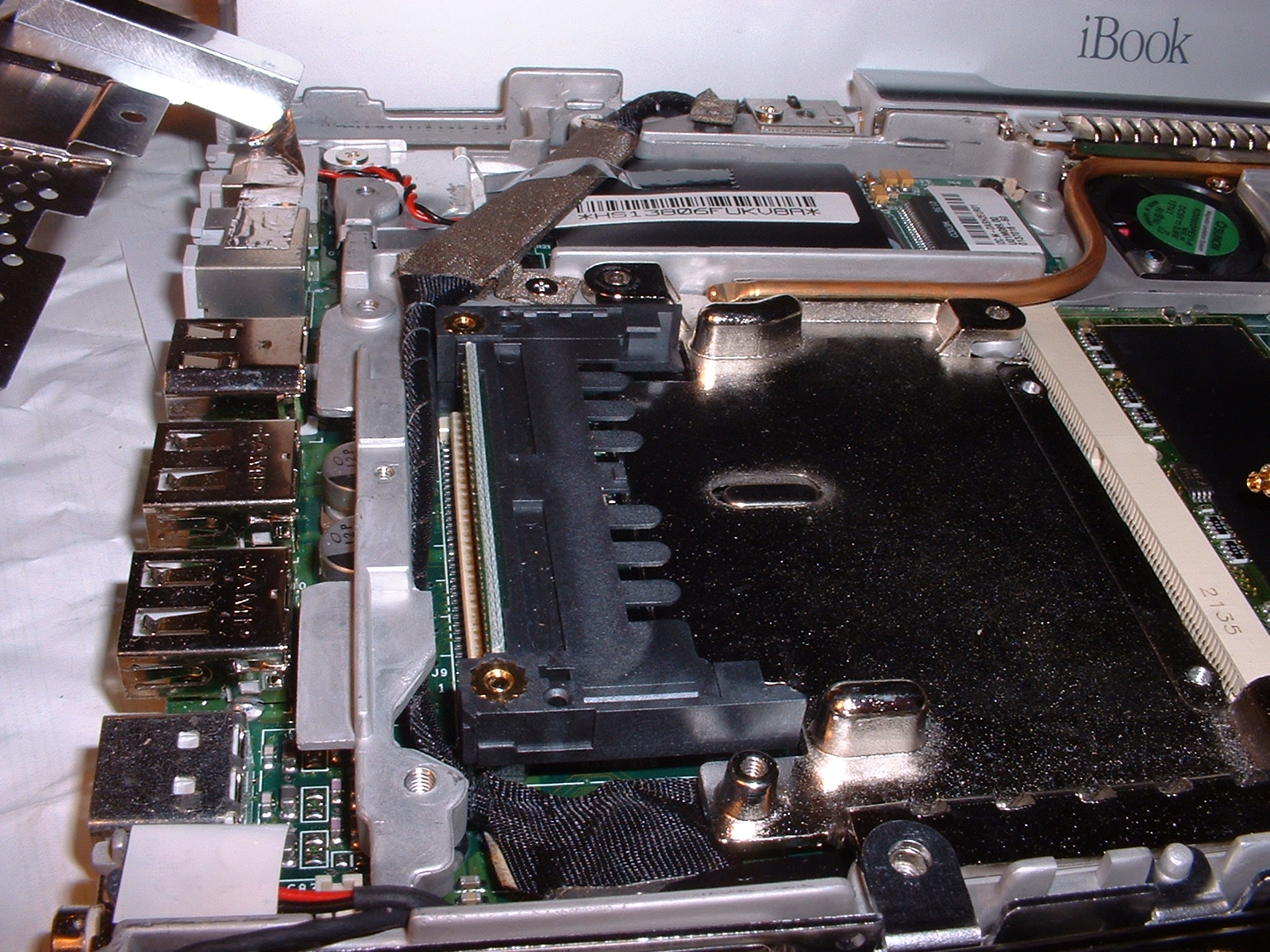

Der Slot für die Airport-Karte sowie externe Schnittstellen

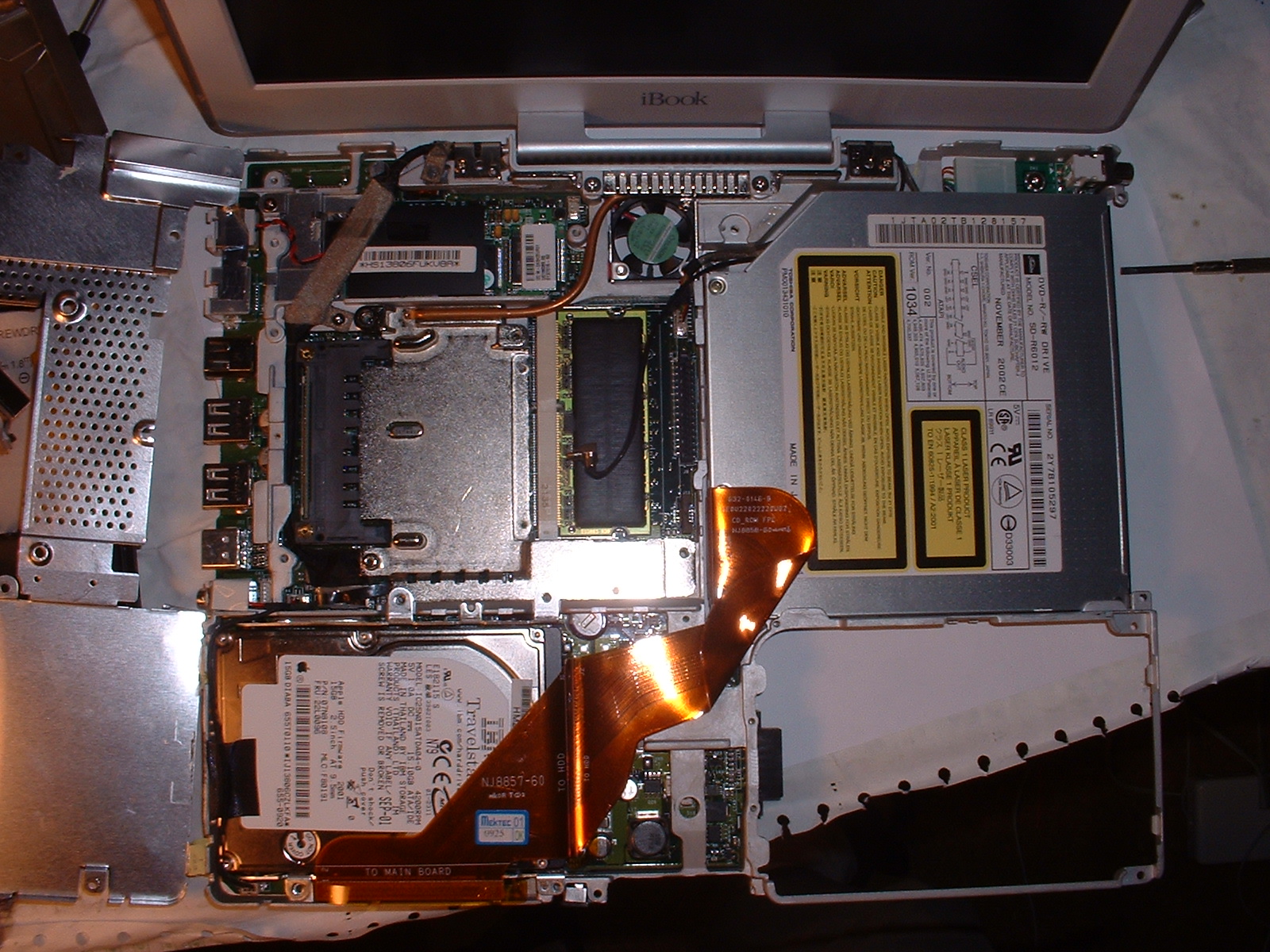

Mainboard, DVD-R, Festplatte von Oben
