iBook AV-Kabel Selbstbau
Selbstbauanleitung für ein AV-Kabel für Apples iBooks
Einleitung
Der AV Ausgang des iBooks ist eine nette Sache, um sein iBook z.B. an einen
Fernseher anzuschließen und darüber einen Film zu schauen oder eine
Präsentation vorzuführen.
Um den Ausgang nutzen zu können brauch man entweder Apples AV-Kabel
(mit ca. 30 Euro relativ teuer) oder etwas Bastellaune ;)
Hinweis: Der Autor übernimmt keine Haftung für Schäden jeglicher Art,
die durch die Durchführung der hier erläuterten Methoden entstehen!
Material / Werkzeug
Unter Anderem nötig sind:
- Abisolierzange
- Seitenschneider
- Bohrmaschine mit kleinem Schleifaufsatz
- Multimeter/Durchgangstester
- Schraubstock
- Lötkolben
- Lötzinn
- Isolierband
- 3,5 mm Klinkenstecker
- 3 Cinch-Buchsen
- dünnen, isolierten (!) Kupferdraht (aus Spule o.ä.)
Schaffen eines vierten Kontaktes
Zuerst muss für die Videosignale mithilfe der Bohrmaschine ein vierter
Kontakt auf dem Klinkenstecker erzeugt werden.

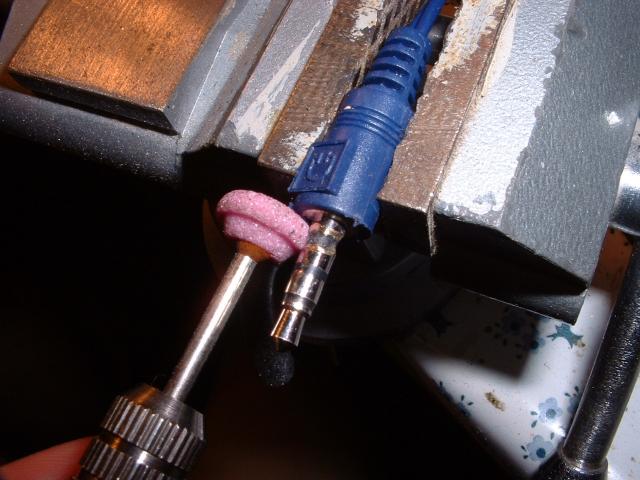

Dafür wird der übliche Massekontakt in der Mitte zerteilt (Achtung, nicht
zu tief fräsen!).
Vorsicht, das Metall ist schnell durch.
Anschließen des Kontaktes
Nachdem man sich mit dem Multimeter vergewissert hat, dass der neue
Kontakt mit keinem anderen einen Kurzschluss hat wird er nun mit dem
Kupferdraht verlötet.
Die Isolation des Drahtes darf nur direkt am Kontakt zerstört sein!
Cinch-Buchsen
Nun müssen die bestehenden Adern des Steckers sowie das neue Kupferkabel
mit den zugehörigen Cinch-Buchsen verlötet werden.

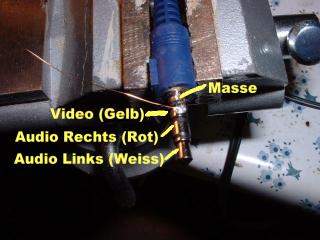

Dazu bitte obigen Belegungsplan beachten!

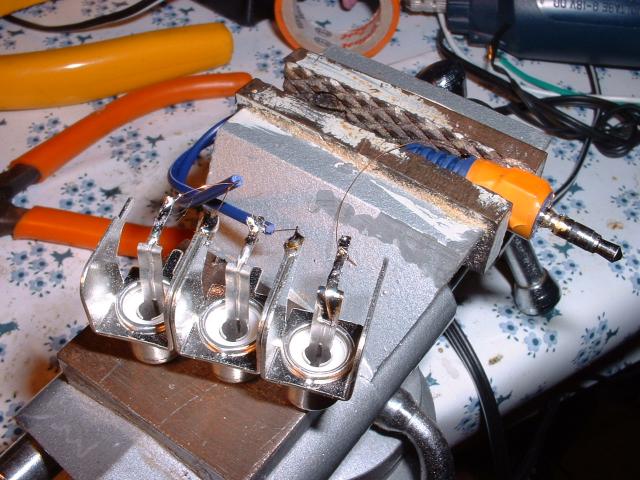

So sieht meine Konstruktion fertig aus! Am besten noch mit Klebeband
stabilisieren!
Fertig!
Nun kommt der Test: Kabel sanft einstecken (wenns klemmt Lötungen kontrollieren
bzw. Lötzinn entfernen), Fernseher mit Cinch-Kabeln verbinden, in den
Display-Einstellungen ein passendes Videosignal (PAL) auswählen und dann sollte

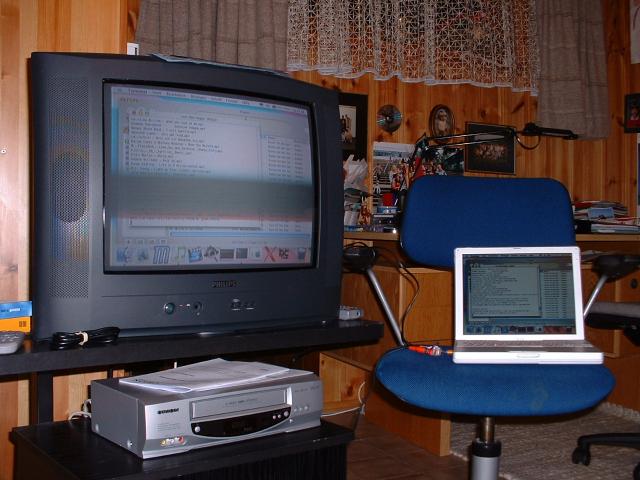

es so aussehen:
|
