Hacking the Marantz M-CR610

Loose information about the Marantz M-CR610 from a Hacker's point of view. The ultimate goal of this collection: be able to brew own firmware at some point of time.

All available languages for this article:

Hacking the Marantz M-CR610 [en]

Categories:

Computer / Electronics


Information gathered through the Owner's Manual

  • There is some open source software in use, namely:
    • Boost: Set of C++ libraries
    • Expat: XML Parser Toolkit
    • FastDelegate: "Member Function Pointers and the Fastest Possible C++ Delegates"
    • libogg
    • libvorbis
    • Tremolo: "Tremolo is an ARM optimised version of the Tremor lib from xiph.org"
    • Tremor
    • zlib
    • cURL: "command line tool for transferring data with URL syntax"
    • c-ares: "C library for asynchronous DNS requests"
  • Marantz offers to provide sources through costumer service, we should check whether this includes any additional sources/details than the libraries named above!

Information from disassembly of the case

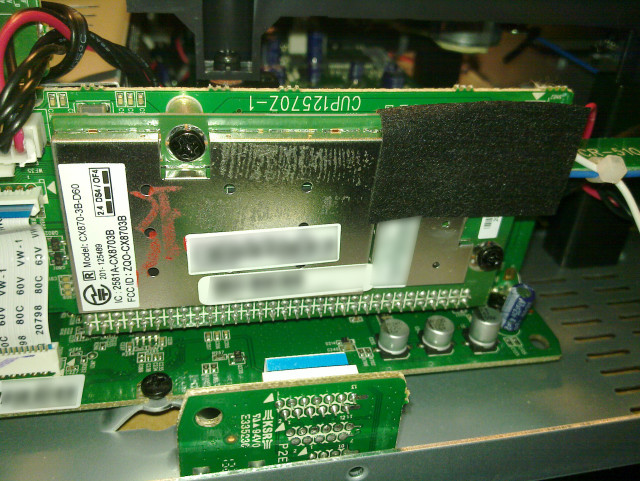

  • It uses a CX870-3B-D60 module. The company now belongs to Microchip and the features of the processor are documented here. It is basically a triple-core processor with a 240MHz ARM926EJ ARM core, an "Audio Engine" and a security processor for DRM.

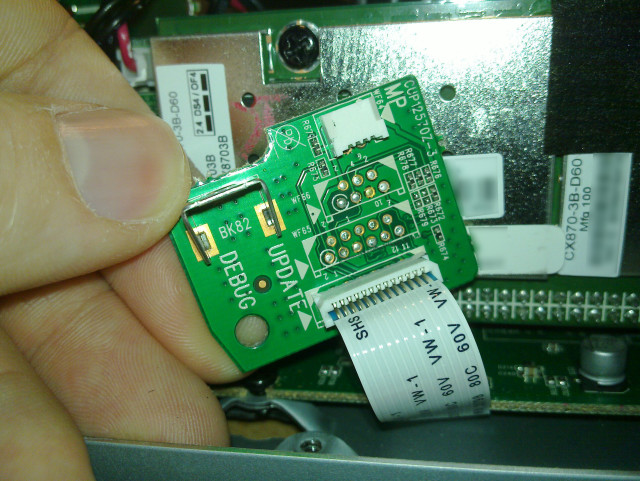

  • There is a separate printed circuit board labeled "DEBUG" with space for a connector named "UPDATE" (this might be JTAG). There also is a connector populated which can be connected from outside of the case. It is labeled "MP" and seems to provide a serial console:

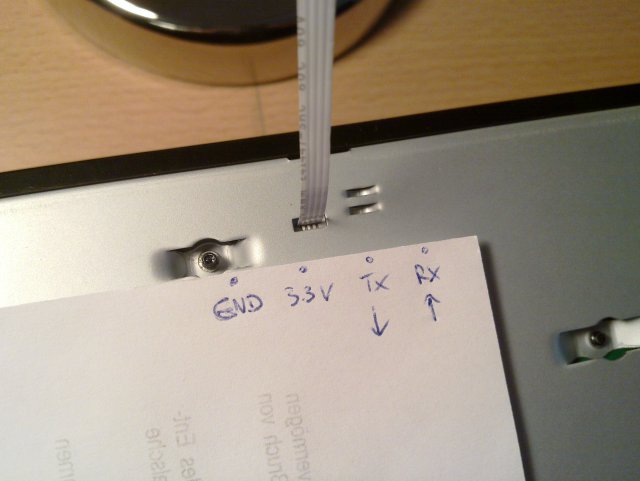

  • The signals of the serial port seem to be like given in the following picture (9600 bps, 8-N-1):
  • Please note that I am not sure about the RX port, it seems to be an input, but it does not really react do data sent there.

Information from the webserver

GET / HTTP/1.0

HTTP/1.0 302 Redirect
Server: GoAhead-Webs
Date: Sat Jan  1 00:00:00 2000
Pragma: no-cache
Cache-Control: no-cache
Content-Type: text/html
Location: http://host/index.asp

Portscan

Starting Nmap 6.00 ( http://nmap.org ) at 2014-03-15 13:27 CET
Nmap scan report for 192.168.2.53
Host is up (0.00041s latency).
Not shown: 992 closed ports
PORT     STATE SERVICE        VERSION
23/tcp   open  telnet?
80/tcp   open  http           GoAhead-Webs embedded httpd
|_http-methods: No Allow or Public header in OPTIONS response (status code 400)
443/tcp  open  ssl/https?
1024/tcp open  rtsp           Apple AirTunes rtspd 141.9 (Apple TV)
| rtsp-methods:
|_  ANNOUNCE, SETUP, RECORD, PAUSE, FLUSH, TEARDOWN, OPTIONS, GET_PARAMETER, SET_PARAMETER, POST, GET
5000/tcp open  upnp?
5001/tcp open  commplex-link?
6666/tcp open  tcpwrapped
|_irc-info: Unable to open connection
8080/tcp open  http-proxy?
|_http-open-proxy: Proxy might be redirecting requests
2 services unrecognized despite returning data. If you know the service/version, please submit the following fingerprints at http://www.insecure.org/cgi-bin/servicefp-submit.cgi :
==============NEXT SERVICE FINGERPRINT (SUBMIT INDIVIDUALLY)==============
SF-Port5001-TCP:V=6.00%I=7%D=3/15%Time=53244745%P=i686-pc-linux-gnu%r(NULL
SF:,1,">")%r(WMSRequest,1,">");
==============NEXT SERVICE FINGERPRINT (SUBMIT INDIVIDUALLY)==============
SF-Port8080-TCP:V=6.00%I=7%D=3/15%Time=53244745%P=i686-pc-linux-gnu%r(GetR
SF:equest,145,"HTTP/1\.1\x20200\x20OK\r\nCONTENT-TYPE:\x20text/html\r\nCON
SF:TENT-LENGTH:\x20260\r\n\r\n<!DOCTYPE\x20HTML\x20PUBLIC\x20\"-//W3C//DTD
SF:\x20HTML\x204\.01\x20Frameset//EN\"\x20\"http://www\.w3\.org/TR/html4/f
SF:rameset\.dtd\">\r\n<html>\r\n<head>\r\n<meta\x20http-equiv=\"Content-Ty
SF:pe\"\x20content=\"text/html;\x20charset=iso-8859-1\">\r\n</head>\r\n\r\
SF:n<body>\r\n\r\n<H1>PRESENTATION\x20PAGE</H1>\r\n</body>\r\n</html>\r\n"
SF:)%r(FourOhFourRequest,1A,"HTTP/1\.1\x20404\x20Not\x20Found\r\n\r\n");
MAC Address: XX:XX:XX:XX:XX:XX (Marantz Brand Company)
No exact OS matches for host (If you know what OS is running on it, see http://nmap.org/submit/ ).
TCP/IP fingerprint:
OS:SCAN(V=6.00%E=4%D=3/15%OT=23%CT=1%CU=31672%PV=Y%DS=1%DC=D%G=Y%M=000678%T
OS:M=532447B9%P=i686-pc-linux-gnu)SEQ(SP=11%GCD=FA7F%ISR=9C%TI=I%CI=I%II=I%
OS:SS=S%TS=U)OPS(O1=M5B4%O2=M5B4%O3=M5B4%O4=M5B4%O5=M5B4%O6=M5B4)WIN(W1=FFF
OS:F%W2=FFFF%W3=FFFF%W4=FFFF%W5=FFFF%W6=FFFF)ECN(R=Y%DF=N%T=81%W=FFFF%O=M5B
OS:4%CC=N%Q=)T1(R=Y%DF=N%T=81%S=O%A=S+%F=AS%RD=0%Q=)T2(R=N)T3(R=Y%DF=N%T=81
OS:%W=FFFF%S=O%A=O%F=A%O=%RD=0%Q=)T4(R=Y%DF=N%T=81%W=FFFF%S=A%A=Z%F=R%O=%RD
OS:=0%Q=)T5(R=Y%DF=N%T=81%W=0%S=Z%A=S+%F=AR%O=%RD=0%Q=)T6(R=Y%DF=N%T=81%W=0
OS:%S=A%A=Z%F=R%O=%RD=0%Q=)T7(R=Y%DF=N%T=81%W=0%S=Z%A=S%F=AR%O=%RD=0%Q=)U1(
OS:R=Y%DF=N%T=81%IPL=38%UN=0%RIPL=G%RID=G%RIPCK=G%RUCK=G%RUD=G)IE(R=Y%DFI=N
OS:%T=81%CD=S)

Network Distance: 1 hop
Service Info: OS: Mac OS X; Device: media device; CPE: cpe:/o:apple:mac_os_x

TRACEROUTE
HOP RTT     ADDRESS
1   0.41 ms 192.168.2.53

OS and Service detection performed. Please report any incorrect results at http://nmap.org/submit/ .
Nmap done: 1 IP address (1 host up) scanned in 123.78 seconds

Serial Port

The externally accessible serial port outputs some data when changing input sources or channels. Sometimes some of the display content is output and sometimes it just seems to print the device name:

00000000  53 49 41 55 58 42 0d 53  49 41 55 58 43 0d 53 49  |SIAUXB.SIAUXC.SI|
00000010  41 55 58 42 0d 53 49 41  55 58 44 0d 4e 53 4e 53  |AUXB.SIAUXD.NSNS|
00000020  54 20 4f 46 46 0d 53 49  54 55 4e 45 52 0d 54 4d  |T OFF.SITUNER.TM|
00000030  41 4e 46 4d 0d 54 46 41  4e 30 30 38 37 35 30 0d  |ANFM.TFAN008750.|
00000040  54 4d 41 4e 46 4d 0d 54  46 41 4e 30 30 38 37 35  |TMANFM.TFAN00875|
00000050  30 0d 54 4d 41 4e 41 55  54 4f 0d 53 49 41 55 58  |0.TMANAUTO.SIAUX|
00000060  42 0d 53 49 54 55 4e 45  52 0d 54 4d 41 4e 46 4d  |B.SITUNER.TMANFM|
00000070  0d 54 46 41 4e 30 31 30  34 38 30 0d 54 4d 41 4e  |.TFAN010480.TMAN|
00000080  46 4d 0d 54 46 41 4e 30  31 30 34 38 30 0d 54 4d  |FM.TFAN010480.TM|
00000090  41 4e 41 55 54 4f 0d 4e  53 45 54 31 50 52 58 20  |ANAUTO.NSET1PRX |
000000a0  4f 46 46 0d 4e 53 45 54  31 50 52 58 54 59 50 20  |OFF.NSET1PRXTYP |
000000b0  41 44 52 0d 4e 53 45 54  31 50 52 58 41 44 52 20  |ADR.NSET1PRXADR |
000000c0  30 30 30 2e 30 30 30 2e  30 30 30 2e 30 30 30 0d  |000.000.000.000.|
000000d0  4e 53 45 54 31 50 52 58  4e 41 4d 20 0d 4e 53 45  |NSET1PRXNAM .NSE|
000000e0  54 31 50 52 58 50 52 54  20 30 30 30 30 30 0d 4e  |T1PRXPRT 00000.N|
000000f0  53 45 54 31 41 53 43 53  53 43 20 30 30 0d 4e 53  |SET1ASCSSC 00.NS|
00000100  46 52 4e 20 4d 61 72 61  6e 74 7a 20 4d 2d 43 52  |FRN Marantz M-CR|
00000110  36 31 30 0d 4e 53 45 54  31 53 43 4e 20 45 54 48  |610.NSET1SCN ETH|
00000120  0d 4e 53 45 54 31 57 53  54 48 4f 57 20 41 53 4b  |.NSET1WSTHOW ASK|
00000130  0d 4e 53 45 54 31 41 53  43 53 53 43 20 30 30 0d  |.NSET1ASCSSC 00.|
00000140  4e 53 45 54 31 41 53 43  53 4b 59 20 0d 4e 53 45  |NSET1ASCSKY .NSE|
00000150  54 31 41 53 43 44 4b 59  20 4b 45 59 31 0d 4e 53  |T1ASCDKY KEY1.NS|
00000160  45 54 31 4d 41 4e 53 49  44 20 2d 2d 2d 0d 4e 53  |ET1MANSID ---.NS|
00000170  45 54 31 4d 41 4e 53 45  43 20 4e 4f 4e 0d 4e 53  |ET1MANSEC NON.NS|
00000180  45 54 31 4d 41 4e 53 4b  59 20 0d 4e 53 45 54 31  |ET1MANSKY .NSET1|
00000190  4d 41 4e 44 4b 59 20 4b  45 59 31 0d 4e 53 45 54  |MANDKY KEY1.NSET|
000001a0  31 41 46 46 20 57 49 52  0d 4e 53 45 54 31 50 52  |1AFF WIR.NSET1PR|
000001b0  58 20 4f 4e 0d 4e 53 45  54 31 20 43 4f 4e 0d 4e  |X ON.NSET1 CON.N|
000001c0  53 45 54 31 20 54 45 53  0d 4e 53 45 54 31 20 43  |SET1 TES.NSET1 C|
000001d0  4f 4e 0d 53 49 54 55 4e  45 52 0d 53 4c 50 20 4f  |ON.SITUNER.SLP O|
000001e0  46 46 0d 46 56 30 31 0d  46 56 30 32 0d 46 56 30  |FF.FV01.FV02.FV0|
000001f0  33 0d 46 56 30 34 0d 46  56 30 35 0d 46 56 30 36  |3.FV04.FV05.FV06|
00000200  0d 46 56 30 37 0d 46 56  30 38 0d 46 56 30 39 0d  |.FV07.FV08.FV09.|
00000210  46 56 31 30 0d 46 56 31  31 0d 46 56 31 32 0d 46  |FV10.FV11.FV12.F|
00000220  56 31 33 0d 46 56 31 34  0d 46 56 31 35 0d 46 56  |V13.FV14.FV15.FV|
00000230  31 36 0d 46 56 31 37 0d  46 56 31 38 0d 46 56 31  |16.FV17.FV18.FV1|
00000240  39 0d 46 56 32 30 0d 46  56 32 31 0d 46 56 32 32  |9.FV20.FV21.FV22|
00000250  0d 46 56 32 33 0d 46 56  32 34 0d 46 56 32 35 0d  |.FV23.FV24.FV25.|
00000260  46 56 32 36 0d 46 56 32  37 0d 46 56 32 38 0d 46  |FV26.FV27.FV28.F|
00000270  56 32 39 0d 46 56 33 30  0d 46 56 33 31 0d 46 56  |V29.FV30.FV31.FV|
00000280  33 32 0d 46 56 33 33 0d  46 56 33 34 0d 46 56 33  |32.FV33.FV34.FV3|
00000290  35 0d 46 56 33 36 0d 46  56 33 37 0d 46 56 33 38  |5.FV36.FV37.FV38|
000002a0  0d 46 56 33 39 0d 46 56  34 30 0d 46 56 34 31 0d  |.FV39.FV40.FV41.|
000002b0  46 56 34 32 0d 46 56 34  33 0d 46 56 34 34 0d 46  |FV42.FV43.FV44.F|
000002c0  56 34 35 0d 46 56 34 36  0d 46 56 34 37 0d 46 56  |V45.FV46.FV47.FV|
000002d0  34 38 0d 46 56 34 39 0d  46 56 35 30 0d 4e 53 46  |48.FV49.FV50.NSF|
000002e0  52 4e 20 4d 61 72 61 6e  74 7a 20 4d 2d 43 52 36  |RN Marantz M-CR6|
000002f0  31 30 0d 54 43 4f 4e 0d  53 49 54 55 4e 45 52 0d  |10.TCON.SITUNER.|
00000300  53 49 49 52 41 44 49 4f  0d 4e 53 45 30 49 6e 74  |SIIRADIO.NSE0Int|
00000310  65 72 6e 65 74 20 52 61  64 69 6f 0d 4e 53 45 31  |ernet Radio.NSE1|
00000320  0a 4b c3 bc 72 7a 6c 69  63 68 20 77 69 65 64 65  |.K..rzlich wiede|
00000330  72 67 65 67 65 62 65 6e  0d 4e 53 45 32 02 4e 61  |rgegeben.NSE2.Na|
00000340  63 68 20 53 74 69 63 68  77 6f 72 74 20 73 75 63  |ch Stichwort suc|
00000350  68 65 6e 0d 4e 53 45 33  20 0d 4e 53 45 34 20 0d  |hen.NSE3 .NSE4 .|
00000360  4e 53 45 35 20 0d 4e 53  45 36 20 0d 4e 53 45 37  |NSE5 .NSE6 .NSE7|
00000370  20 0d 4e 53 45 38 0d 4e  53 45 30 4b c3 bc 72 7a  | .NSE8.NSE0K..rz|
00000380  6c 69 63 68 20 77 69 65  64 65 72 67 65 67 65 62  |lich wiedergegeb|
00000390  65 6e 0d 4e 53 45 31 08  2d 2d 2d 2d 20 65 6d 70  |en.NSE1.---- emp|
000003a0  74 79 20 2d 2d 2d 2d 0d  4e 53 45 32 20 0d 4e 53  |ty ----.NSE2 .NS|
000003b0  45 33 20 0d 4e 53 45 34  20 0d 4e 53 45 35 20 0d  |E3 .NSE4 .NSE5 .|
000003c0  4e 53 45 36 20 0d 4e 53  45 37 20 0d 4e 53 45 38  |NSE6 .NSE7 .NSE8|
000003d0  0d 4e 53 45 30 49 6e 74  65 72 6e 65 74 20 52 61  |.NSE0Internet Ra|
000003e0  64 69 6f 0d 4e 53 45 31  0a 4b c3 bc 72 7a 6c 69  |dio.NSE1.K..rzli|
000003f0  63 68 20 77 69 65 64 65  72 67 65 67 65 62 65 6e  |ch wiedergegeben|
00000400  0d 4e 53 45 32 02 4e 61  63 68 20 53 74 69 63 68  |.NSE2.Nach Stich|
00000410  77 6f 72 74 20 73 75 63  68 65 6e 0d 4e 53 45 33  |wort suchen.NSE3|
00000420  20 0d 4e 53 45 34 20 0d  4e 53 45 35 20 0d 4e 53  | .NSE4 .NSE5 .NS|
00000430  45 36 20 0d 4e 53 45 37  20 0d 4e 53 45 38 0d 4e  |E6 .NSE7 .NSE8.N|
00000440  53 45 30 49 6e 74 65 72  6e 65 74 20 52 61 64 69  |SE0Internet Radi|
00000450  6f 0d 4e 53 45 31 02 4b  c3 bc 72 7a 6c 69 63 68  |o.NSE1.K..rzlich|
00000460  20 77 69 65 64 65 72 67  65 67 65 62 65 6e 0d 4e  | wiedergegeben.N|
00000470  53 45 32 0a 4e 61 63 68  20 53 74 69 63 68 77 6f  |SE2.Nach Stichwo|
00000480  72 74 20 73 75 63 68 65  6e 0d 4e 53 45 33 20 0d  |rt suchen.NSE3 .|
00000490  4e 53 45 34 20 0d 4e 53  45 35 20 0d 4e 53 45 36  |NSE4 .NSE5 .NSE6|
000004a0  20 0d 4e 53 45 37 20 0d  4e 53 45 38 0d 4e 53 45  | .NSE7 .NSE8.NSE|
000004b0  30 4e 61 63 68 20 53 74  69 63 68 77 6f 72 74 20  |0Nach Stichwort |
000004c0  73 75 63 68 65 6e 0d 4e  53 45 31 08 2d 2d 2d 2d  |suchen.NSE1.----|
000004d0  20 65 6d 70 74 79 20 2d  2d 2d 2d 0d 4e 53 45 32  | empty ----.NSE2|
000004e0  20 0d 4e 53 45 33 20 0d  4e 53 45 34 20 0d 4e 53  | .NSE3 .NSE4 .NS|
000004f0  45 35 20 0d 4e 53 45 36  20 0d 4e 53 45 37 20 0d  |E5 .NSE6 .NSE7 .|
00000500  4e 53 45 38 0d 4e 53 45  30 49 6e 74 65 72 6e 65  |NSE8.NSE0Interne|
00000510  74 20 52 61 64 69 6f 0d  4e 53 45 31 02 4b c3 bc  |t Radio.NSE1.K..|
00000520  72 7a 6c 69 63 68 20 77  69 65 64 65 72 67 65 67  |rzlich wiedergeg|
00000530  65 62 65 6e 0d 4e 53 45  32 0a 4e 61 63 68 20 53  |eben.NSE2.Nach S|
00000540  74 69 63 68 77 6f 72 74  20 73 75 63 68 65 6e 0d  |tichwort suchen.|
00000550  4e 53 45 33 20 0d 4e 53  45 34 20 0d 4e 53 45 35  |NSE3 .NSE4 .NSE5|
00000560  20 0d 4e 53 45 36 20 0d  4e 53 45 37 20 0d 4e 53  | .NSE6 .NSE7 .NS|
00000570  45 38 0d 4e 53 45 30 49  6e 74 65 72 6e 65 74 20  |E8.NSE0Internet |
00000580  52 61 64 69 6f 0d 4e 53  45 31 0a 4b c3 bc 72 7a  |Radio.NSE1.K..rz|
00000590  6c 69 63 68 20 77 69 65  64 65 72 67 65 67 65 62  |lich wiedergegeb|
000005a0  65 6e 0d 4e 53 45 32 02  4e 61 63 68 20 53 74 69  |en.NSE2.Nach Sti|
000005b0  63 68 77 6f 72 74 20 73  75 63 68 65 6e 0d 4e 53  |chwort suchen.NS|
000005c0  45 33 20 0d 4e 53 45 34  20 0d 4e 53 45 35 20 0d  |E3 .NSE4 .NSE5 .|
000005d0  4e 53 45 36 20 0d 4e 53  45 37 20 0d 4e 53 45 38  |NSE6 .NSE7 .NSE8|
000005e0  0d 4e 53 45 30 49 6e 74  65 72 6e 65 74 20 52 61  |.NSE0Internet Ra|
000005f0  64 69 6f 0d 4e 53 45 31  02 4b c3 bc 72 7a 6c 69  |dio.NSE1.K..rzli|
00000600  63 68 20 77 69 65 64 65  72 67 65 67 65 62 65 6e  |ch wiedergegeben|
00000610  0d 4e 53 45 32 0a 4e 61  63 68 20 53 74 69 63 68  |.NSE2.Nach Stich|
00000620  77 6f 72 74 20 73 75 63  68 65 6e 0d 4e 53 45 33  |wort suchen.NSE3|
00000630  20 0d 4e 53 45 34 20 0d  4e 53 45 35 20 0d 4e 53  | .NSE4 .NSE5 .NS|
00000640  45 36 20 0d 4e 53 45 37  20 0d 4e 53 45 38 0d 4e  |E6 .NSE7 .NSE8.N|
00000650  53 45 30 49 6e 74 65 72  6e 65 74 20 52 61 64 69  |SE0Internet Radi|
00000660  6f 0d 4e 53 45 31 0a 4b  c3 bc 72 7a 6c 69 63 68  |o.NSE1.K..rzlich|
00000670  20 77 69 65 64 65 72 67  65 67 65 62 65 6e 0d 4e  | wiedergegeben.N|
00000680  53 45 32 02 4e 61 63 68  20 53 74 69 63 68 77 6f  |SE2.Nach Stichwo|
00000690  72 74 20 73 75 63 68 65  6e 0d 4e 53 45 33 20 0d  |rt suchen.NSE3 .|
000006a0  4e 53 45 34 20 0d 4e 53  45 35 20 0d 4e 53 45 36  |NSE4 .NSE5 .NSE6|
000006b0  20 0d 4e 53 45 37 20 0d  4e 53 45 38 0d 4e 53 45  | .NSE7 .NSE8.NSE|
000006c0  30 49 6e 74 65 72 6e 65  74 20 52 61 64 69 6f 0d  |0Internet Radio.|
000006d0  4e 53 45 31 02 4b c3 bc  72 7a 6c 69 63 68 20 77  |NSE1.K..rzlich w|
000006e0  69 65 64 65 72 67 65 67  65 62 65 6e 0d 4e 53 45  |iedergegeben.NSE|
000006f0  32 0a 4e 61 63 68 20 53  74 69 63 68 77 6f 72 74  |2.Nach Stichwort|
00000700  20 73 75 63 68 65 6e 0d  4e 53 45 33 20 0d 4e 53  | suchen.NSE3 .NS|
00000710  45 34 20 0d 4e 53 45 35  20 0d 4e 53 45 36 20 0d  |E4 .NSE5 .NSE6 .|
00000720  4e 53 45 37 20 0d 4e 53  45 38 0d 4e 53 45 30 49  |NSE7 .NSE8.NSE0I|
00000730  6e 74 65 72 6e 65 74 20  52 61 64 69 6f 0d 4e 53  |nternet Radio.NS|
00000740  45 31 0a 4b c3 bc 72 7a  6c 69 63 68 20 77 69 65  |E1.K..rzlich wie|
00000750  64 65 72 67 65 67 65 62  65 6e 0d 4e 53 45 32 02  |dergegeben.NSE2.|
00000760  4e 61 63 68 20 53 74 69  63 68 77 6f 72 74 20 73  |Nach Stichwort s|
00000770  75 63 68 65 6e 0d 4e 53  45 33 20 0d 4e 53 45 34  |uchen.NSE3 .NSE4|
00000780  20 0d 4e 53 45 35 20 0d  4e 53 45 36 20 0d 4e 53  | .NSE5 .NSE6 .NS|
00000790  45 37 20 0d 4e 53 45 38  0d 4e 53 45 30 49 6e 74  |E7 .NSE8.NSE0Int|
000007a0  65 72 6e 65 74 20 52 61  64 69 6f 0d 4e 53 45 31  |ernet Radio.NSE1|
000007b0  02 4b c3 bc 72 7a 6c 69  63 68 20 77 69 65 64 65  |.K..rzlich wiede|
000007c0  72 67 65 67 65 62 65 6e  0d 4e 53 45 32 0a 4e 61  |rgegeben.NSE2.Na|
000007d0  63 68 20 53 74 69 63 68  77 6f 72 74 20 73 75 63  |ch Stichwort suc|
000007e0  68 65 6e 0d 4e 53 45 33  20 0d 4e 53 45 34 20 0d  |hen.NSE3 .NSE4 .|
000007f0  4e 53 45 35 20 0d 4e 53  45 36 20 0d 4e 53 45 37  |NSE5 .NSE6 .NSE7|
00000800  20 0d 4e 53 45 38 0d 4e  53 45 30 49 6e 74 65 72  | .NSE8.NSE0Inter|
00000810  6e 65 74 20 52 61 64 69  6f 0d 4e 53 45 31 0a 4b  |net Radio.NSE1.K|
00000820  c3 bc 72 7a 6c 69 63 68  20 77 69 65 64 65 72 67  |..rzlich wiederg|
00000830  65 67 65 62 65 6e 0d 4e  53 45 32 02 4e 61 63 68  |egeben.NSE2.Nach|
00000840  20 53 74 69 63 68 77 6f  72 74 20 73 75 63 68 65  | Stichwort suche|
00000850  6e 0d 4e 53 45 33 20 0d  4e 53 45 34 20 0d 4e 53  |n.NSE3 .NSE4 .NS|
00000860  45 35 20 0d 4e 53 45 36  20 0d 4e 53 45 37 20 0d  |E5 .NSE6 .NSE7 .|
00000870  4e 53 45 38 0d 4e 53 45  30 49 6e 74 65 72 6e 65  |NSE8.NSE0Interne|
00000880  74 20 52 61 64 69 6f 0d  4e 53 45 31 02 4b c3 bc  |t Radio.NSE1.K..|
00000890  72 7a 6c 69 63 68 20 77  69 65 64 65 72 67 65 67  |rzlich wiedergeg|
000008a0  65 62 65 6e 0d 4e 53 45  32 0a 4e 61 63 68 20 53  |eben.NSE2.Nach S|
000008b0  74 69 63 68 77 6f 72 74  20 73 75 63 68 65 6e 0d  |tichwort suchen.|
000008c0  4e 53 45 33 20 0d 4e 53  45 34 20 0d 4e 53 45 35  |NSE3 .NSE4 .NSE5|
000008d0  20 0d 4e 53 45 36 20 0d  4e 53 45 37 20 0d 4e 53  | .NSE6 .NSE7 .NS|
000008e0  45 38 0d 4e 53 45 54 31  50 52 58 54 59 50 20 41  |E8.NSET1PRXTYP A|
000008f0  44 52 0d 4e 53 45 54 31  50 52 58 54 59 50 20 41  |DR.NSET1PRXTYP A|
00000900  44 52 0d 4e 53 45 54 31  50 52 58 41 44 52 20 31  |DR.NSET1PRXADR 1|
00000910  39 32 2e 31 36 38 2e 30  30 32 2e 30 30 31 0d 4e  |92.168.002.001.N|
00000920  53 45 54 31 50 52 58 50  52 54 20 30 38 38 38 38  |SET1PRXPRT 08888|
00000930  0d 53 49 54 55 4e 45 52  0d 54 4d 41 4e 46 4d 0d  |.SITUNER.TMANFM.|
00000940  54 46 41 4e 30 31 30 34  38 30 0d 54 4d 41 4e 46  |TFAN010480.TMANF|
00000950  4d 0d 54 46 41 4e 30 31  30 34 38 30 0d 54 4d 41  |M.TFAN010480.TMA|
00000960  4e 41 55 54 4f 0d 53 49  49 52 41 44 49 4f 0d 4e  |NAUTO.SIIRADIO.N|
00000970  53 45 30 49 6e 74 65 72  6e 65 74 20 52 61 64 69  |SE0Internet Radi|
00000980  6f 0d 4e 53 45 31 0a 4b  c3 bc 72 7a 6c 69 63 68  |o.NSE1.K..rzlich|
00000990  20 77 69 65 64 65 72 67  65 67 65 62 65 6e 0d 4e  | wiedergegeben.N|
000009a0  53 45 32 02 4e 61 63 68  20 53 74 69 63 68 77 6f  |SE2.Nach Stichwo|
000009b0  72 74 20 73 75 63 68 65  6e 0d 4e 53 45 33 20 0d  |rt suchen.NSE3 .|
000009c0  4e 53 45 34 20 0d 4e 53  45 35 20 0d 4e 53 45 36  |NSE4 .NSE5 .NSE6|
000009d0  20 0d 4e 53 45 37 20 0d  4e 53 45 38 0d 4e 53 45  | .NSE7 .NSE8.NSE|
000009e0  30 49 6e 74 65 72 6e 65  74 20 52 61 64 69 6f 0d  |0Internet Radio.|
000009f0  4e 53 45 31 02 4b c3 bc  72 7a 6c 69 63 68 20 77  |NSE1.K..rzlich w|
00000a00  69 65 64 65 72 67 65 67  65 62 65 6e 0d 4e 53 45  |iedergegeben.NSE|
00000a10  32 0a 4e 61 63 68 20 53  74 69 63 68 77 6f 72 74  |2.Nach Stichwort|
00000a20  20 73 75 63 68 65 6e 0d  4e 53 45 33 20 0d 4e 53  | suchen.NSE3 .NS|
00000a30  45 34 20 0d 4e 53 45 35  20 0d 4e 53 45 36 20 0d  |E4 .NSE5 .NSE6 .|
00000a40  4e 53 45 37 20 0d 4e 53  45 38 0d 4e 53 45 30 49  |NSE7 .NSE8.NSE0I|
00000a50  6e 74 65 72 6e 65 74 20  52 61 64 69 6f 0d 4e 53  |nternet Radio.NS|
00000a60  45 31 0a 4b c3 bc 72 7a  6c 69 63 68 20 77 69 65  |E1.K..rzlich wie|
00000a70  64 65 72 67 65 67 65 62  65 6e 0d 4e 53 45 32 02  |dergegeben.NSE2.|
00000a80  4e 61 63 68 20 53 74 69  63 68 77 6f 72 74 20 73  |Nach Stichwort s|
00000a90  75 63 68 65 6e 0d 4e 53  45 33 20 0d 4e 53 45 34  |uchen.NSE3 .NSE4|
00000aa0  20 0d 4e 53 45 35 20 0d  4e 53 45 36 20 0d 4e 53  | .NSE5 .NSE6 .NS|
00000ab0  45 37 20 0d 4e 53 45 38  0d 4e 53 45 30 49 6e 74  |E7 .NSE8.NSE0Int|
00000ac0  65 72 6e 65 74 20 52 61  64 69 6f 0d 4e 53 45 31  |ernet Radio.NSE1|
00000ad0  02 4b c3 bc 72 7a 6c 69  63 68 20 77 69 65 64 65  |.K..rzlich wiede|
00000ae0  72 67 65 67 65 62 65 6e  0d 4e 53 45 32 0a 4e 61  |rgegeben.NSE2.Na|
00000af0  63 68 20 53 74 69 63 68  77 6f 72 74 20 73 75 63  |ch Stichwort suc|
00000b00  68 65 6e 0d 4e 53 45 33  20 0d 4e 53 45 34 20 0d  |hen.NSE3 .NSE4 .|
00000b10  4e 53 45 35 20 0d 4e 53  45 36 20 0d 4e 53 45 37  |NSE5 .NSE6 .NSE7|
00000b20  20 0d 4e 53 45 38 0d 4e  53 45 30 49 6e 74 65 72  | .NSE8.NSE0Inter|
00000b30  6e 65 74 20 52 61 64 69  6f 0d 4e 53 45 31 0a 4b  |net Radio.NSE1.K|
00000b40  c3 bc 72 7a 6c 69 63 68  20 77 69 65 64 65 72 67  |..rzlich wiederg|
00000b50  65 67 65 62 65 6e 0d 4e  53 45 32 02 4e 61 63 68  |egeben.NSE2.Nach|
00000b60  20 53 74 69 63 68 77 6f  72 74 20 73 75 63 68 65  | Stichwort suche|
00000b70  6e 0d 4e 53 45 33 20 0d  4e 53 45 34 20 0d 4e 53  |n.NSE3 .NSE4 .NS|
00000b80  45 35 20 0d 4e 53 45 36  20 0d 4e 53 45 37 20 0d  |E5 .NSE6 .NSE7 .|
00000b90  4e 53 45 38 0d 4e 53 4e  53 54 20 4f 46 46 0d 4e  |NSE8.NSNST OFF.N|
00000ba0  53 45 54 31 53 43 4e 20  45 54 48 0d 4e 53 45 54  |SET1SCN ETH.NSET|
00000bb0  31 44 48 43 20 4f 4e 0d  4e 53 45 54 31 49 50 41  |1DHC ON.NSET1IPA|
00000bc0  20 31 39 32 2e 31 36 38  2e 30 30 30 2e 30 30 31  | 192.168.000.001|
00000bd0  0d 4e 53 45 54 31 53 4e  4d 20 32 35 35 2e 32 35  |.NSET1SNM 255.25|
00000be0  35 2e 32 35 35 2e 30 30  30 0d 4e 53 45 54 31 44  |5.255.000.NSET1D|
00000bf0  47 57 20 30 30 30 2e 30  30 30 2e 30 30 30 2e 30  |GW 000.000.000.0|
00000c00  30 30 0d 4e 53 45 54 31  50 44 4e 20 30 30 30 2e  |00.NSET1PDN 000.|
00000c10  30 30 30 2e 30 30 30 2e  30 30 30 0d 4e 53 45 54  |000.000.000.NSET|
00000c20  31 53 44 4e 20 30 30 30  2e 30 30 30 2e 30 30 30  |1SDN 000.000.000|
00000c30  2e 30 30 30 0d 4e 53 45  54 31 50 52 58 20 4f 4e  |.000.NSET1PRX ON|
00000c40  0d 4e 53 45 54 31 50 52  58 54 59 50 20 41 44 52  |.NSET1PRXTYP ADR|
00000c50  0d 4e 53 45 54 31 50 52  58 41 44 52 20 31 39 32  |.NSET1PRXADR 192|
00000c60  2e 31 36 38 2e 30 30 32  2e 30 30 31 0d 4e 53 45  |.168.002.001.NSE|
00000c70  54 31 50 52 58 4e 41 4d  20 0d 4e 53 45 54 31 50  |T1PRXNAM .NSET1P|
00000c80  52 58 50 52 54 20 30 38  38 38 38 0d 4e 53 45 54  |RXPRT 08888.NSET|
00000c90  31 57 53 54 48 4f 57 20  41 53 4b 0d 4e 53 45 54  |1WSTHOW ASK.NSET|
00000ca0  31 41 53 43 53 53 43 20  30 30 0d 4e 53 45 54 31  |1ASCSSC 00.NSET1|
00000cb0  41 53 43 53 4b 59 20 0d  4e 53 45 54 31 41 53 43  |ASCSKY .NSET1ASC|
00000cc0  44 4b 59 20 4b 45 59 31  0d 4e 53 45 54 31 4d 41  |DKY KEY1.NSET1MA|
00000cd0  4e 53 49 44 20 2d 2d 2d  0d 4e 53 45 54 31 4d 41  |NSID ---.NSET1MA|
00000ce0  4e 53 45 43 20 4e 4f 4e  0d 4e 53 45 54 31 4d 41  |NSEC NON.NSET1MA|
00000cf0  4e 53 4b 59 20 0d 4e 53  45 54 31 4d 41 4e 44 4b  |NSKY .NSET1MANDK|
00000d00  59 20 4b 45 59 31 0d 4e  53 45 54 31 41 46 46 20  |Y KEY1.NSET1AFF |
00000d10  57 49 52 0d 4e 53 46 52  4e 20 4d 61 72 61 6e 74  |WIR.NSFRN Marant|
00000d20  7a 20 4d 2d 43 52 36 31  30 0d 4e 53 45 54 31 53  |z M-CR610.NSET1S|
00000d30  43 4e 20 45 54 48 0d 4e  53 45 54 31 57 53 54 48  |CN ETH.NSET1WSTH|
00000d40  4f 57 20 41 53 4b 0d 4e  53 45 54 31 41 53 43 53  |OW ASK.NSET1ASCS|
00000d50  53 43 20 30 30 0d 4e 53  45 54 31 41 53 43 53 4b  |SC 00.NSET1ASCSK|
00000d60  59 20 0d 4e 53 45 54 31  41 53 43 44 4b 59 20 4b  |Y .NSET1ASCDKY K|
00000d70  45 59 31 0d 4e 53 45 54  31 4d 41 4e 53 49 44 20  |EY1.NSET1MANSID |
00000d80  2d 2d 2d 0d 4e 53 45 54  31 4d 41 4e 53 45 43 20  |---.NSET1MANSEC |
00000d90  4e 4f 4e 0d 4e 53 45 54  31 4d 41 4e 53 4b 59 20  |NON.NSET1MANSKY |
00000da0  0d 4e 53 45 54 31 4d 41  4e 44 4b 59 20 4b 45 59  |.NSET1MANDKY KEY|

Firmware Upgrade Process

  • The device connects to https://pfw.marantz.info/ for firmware updates
  • On a first attempt the device could not be fooled by sslsniff to break SSL encryption

TODO

  • Get a fresh firmware image. There is http://firmware.marantz.eu, but it only offers me a changelog and no firmware files for my device.
  • Because of the use of (proper?) SSL we do not know how to use https://pfw.marantz.info/
  • Find out if there is a bootloader
  • Identify the JTAG header/pinout

Comments

Add a comment


© 1999 - 2017 ScriptKiller
Impressum | Sitemap
